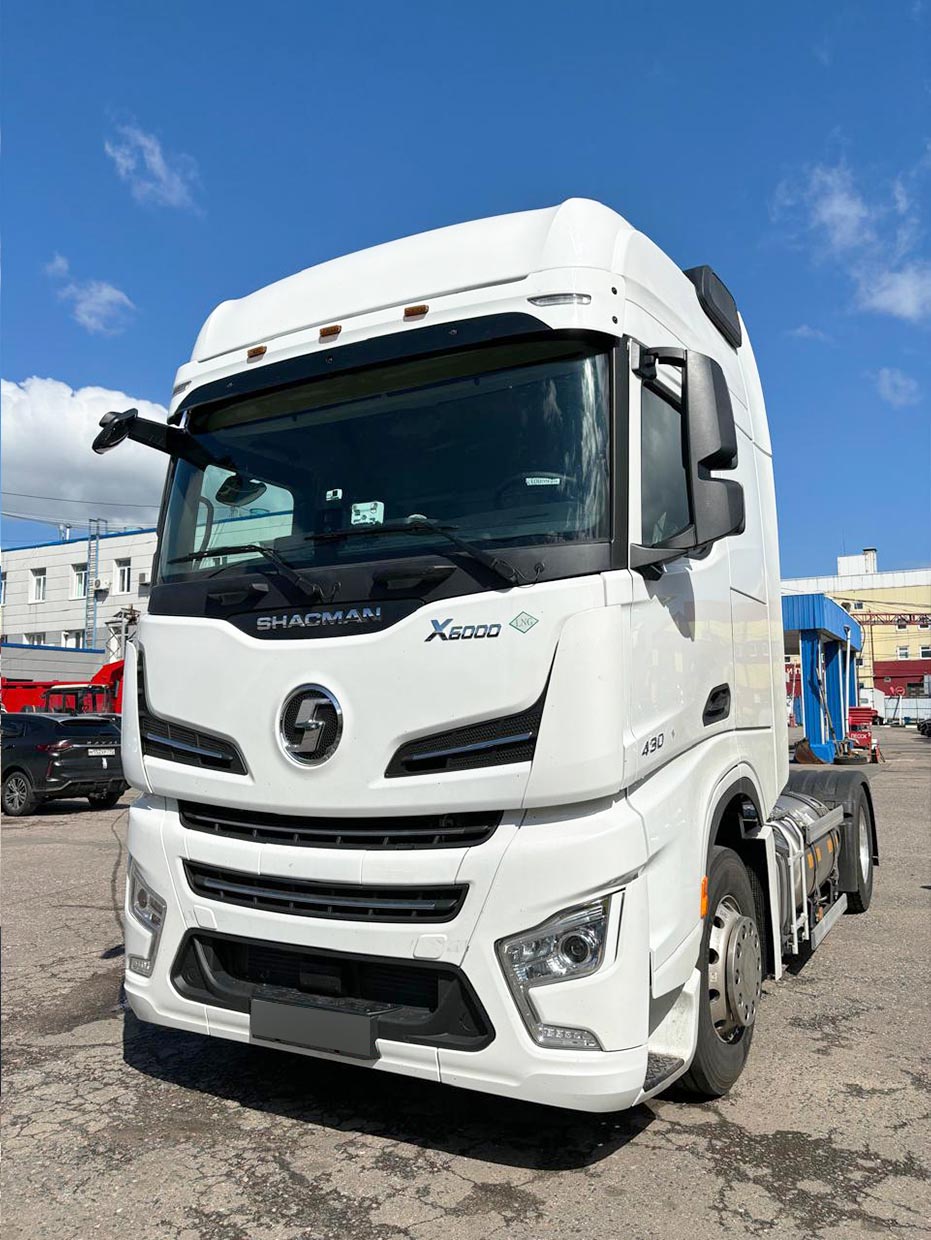

Седельный газовый тягач SHACMAN SX4188YV421TL замена топливных баков LNG на баллоны CNG. Установка баллонов для сжатого природного газа CNG (КПГ) на полуприцеп.

09 сентября 2024

Замена топливной системы автомобиля с сжиженного природного газа (СПГ) на сжатый (КПГ).

Базовое оснащение топливной системы на сжиженном природном газе LNG SHACMAN SX4188YV421TL, демонтировано:

Один бак СПГ – 450 л,
Другой бак СПГ – 400 л.

Расчетный полезный объем газа в испаренном виде – 452 куб.м.

Расчетный запас хода при расходе испаренного газа 40-45 куб.м/100 км – 1148-1020 км.

Расчетная масса всей системы СПГ в наполненном состоянии – 1140 кг.

Топливные баки для сжиженного природного газа (СПГ) были заменены на 2 кассеты на 8 баллонов.

Топливная система с баллонами для сжатого природного газа CNG (КПГ) на тягаче, установлено:

левая кассета: 4 баллона тип 1 по 120 л. 356х1500 мм,
правая кассета:

1 баллон тип 1 по 120 л. 356х1500 мм.
3 баллона тип 1 по 150 л 356х1830 мм.

Общий литраж: 1050 л.

Расчетный объем газа (при давлении 19.6 МПА при температуре 20^оС) общий / полезный: – 262,5/236,25 куб. м.

Расчетный запас хода при расходе газа 40-45 куб.м/100 км – 591-525 км.

Расчетная масса системы всей системы КПГ в наполненном состоянии – 1326 кг.

Дополнительно устанавливается фильтр высокого давления VALTEK 99 (EMER DTP45747) M14x1. Фильтр очищает газ от механических частиц и компрессорного масла. Защищает редуктор от загрязнения, преждевременного износа и выхода из строя.

Два внешних заправочных устройства ГОСТ, расположенные с обоих сторон автомобиля, обеспечивают максимальное удобство заправки.

Топливная система с баллонами для сжатого природного газа CNG (КПГ) на полуприцепе, установлено:

кассета с баллонами в защитном (палетном) ящике 6 баллонов тип 1 по 180 л. 356х2140 мм,

Общий литраж: 1080 л.

Расчетный объем газа (при давлении 19.6 МПА при температуре 20^оС) общий / полезный: – 270,00/243,00 куб. м.

Расчетный запас хода при расходе газа 40-45 куб.м/100 км – 608-540 км.

Расчетная масса системы всей системы КПГ на полуприцепе в наполненном состоянии – 1530 кг.

Полный расчетный запас хода автопоезда при расходе газа 40-45 куб.м/100 км – 1199-1065 км.

Основные компоненты газотопливной системы КПГ ITALGAS для SHACMAN SX4188YV421TL плюс полуприцеп:

баллон КПГ-1 120 л 356/1500 мм, 111 кг, SINOMA;
баллон КПГ-1 150 л 356/1830 мм, 135 кг, SINOMA;
баллон КПГ-1 180 л 356/2140 мм, 158 кг, PARS MCS;
редуктор NG2 HD-8;
фильтр высокого давления Valtek 99 (Италия);
вентиль заправочный (стандарт ГОСТ) EMER VALC451 (Италия);
вентиль автоматический баллонный TOMASETTO VM05 Automatic HD 24V M14*1 D8 AMP SS (Италия);
манометр метан CNGAUGE, нерж., боковой коннектор, защита IP-67;
шланг термопластиковый антистатический заправочный КПГ, Transfer Oil в защитной оплетке для соединения тягач – полуприцеп;
специальный вытяжной подвес, исключающий закусывание шланга при маневрах автопоезда;
паллетный ящик для установки баллонов на полуприцеп.
